Где ставить обратный клапан: правила установки в системе водоснабжения из скважины или колодца

Где ставить обратный клапан на насос — вопрос, от которого зависит срок службы всей системы. Первый устанавливается на всасывающий трубопровод перед насосом — это обязательная точка. Второй - после гидроаккумулятора перед разводкой — это решает проблему скачков давления при одновременном открытии нескольких кранов.

Почему без клапана система разваливается за два года

Он пропускает воду только в одном направлении. Закрыли кран — насос выключился. Вода в трубе стремится вернуться вниз. Без клапана она сливается обратно в скважине за 10-15 минут.

Насос запускается снова. Качает воздух вместо воды первые 8-12 секунд. Обмотка двигателя нагревается на 50-60 градусов за эти секунды. Через полтора года насос сгорает. Вместо заявленных 8-10 лет службы получаете 18 месяцев.

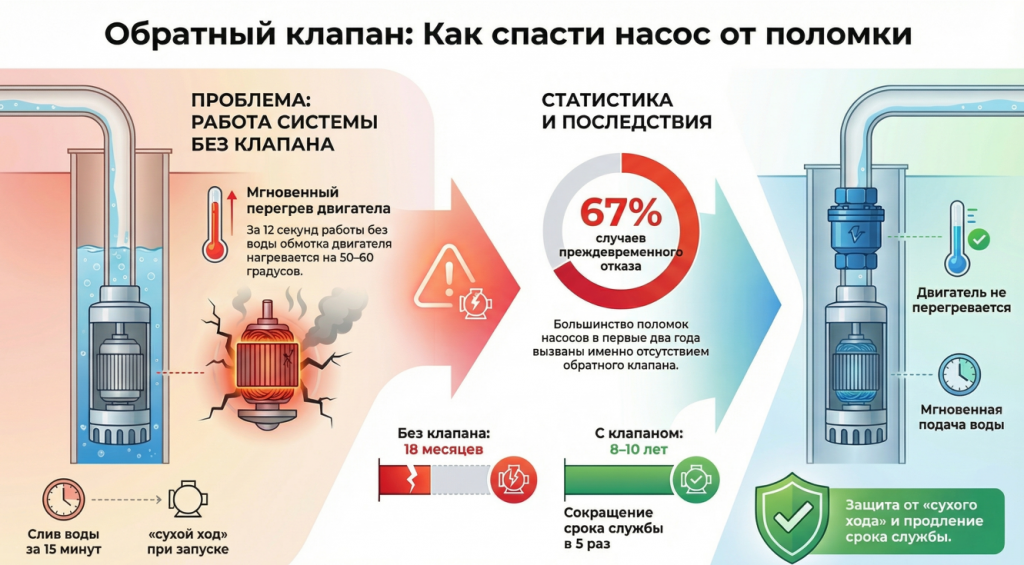

Цифры реальные. По данным сервисных центров Grundfos, 67% отказов погружных насосов в первые два года связаны с работой всухую из-за отсутствия обратного клапана.

Установка обратного клапана на всасывающей линии

Он крепится либо на выходной патрубок погружного насоса, либо на конец трубы, опущенной в скважину для поверхностной станции. Его задача — удержать столб воды в трубе после остановки насоса и предотвратить образование воздушной пробки.

Глубина диктует материал. До 8 метров работает пластиковый пружинный клапан. Глубже 10 метров нужна латунь или нержавейка. Пластик под давлением столба воды начинает пропускать — пружина не справляется с нагрузкой.

Диаметр равен диаметру трубы:

• 25 мм для производительности до 2 м³/час

• 32 мм для 2-4 м³/час

• 40 мм для мощных станций от 4 м³/час

Заниженный диаметр съедает 15-20% напора. Насос работает с перегрузкой, электричество горит впустую, а из крана течет слабее.

"Встречал десятки спаленных насосов из-за экономии на клапане за 400 рублей. Через год покупают новый насос за 18 000. Клапан на всасывающей линии — это не деталь, которую можно пропустить."

Где лучше ставить обратный клапан после гидроаккумулятора

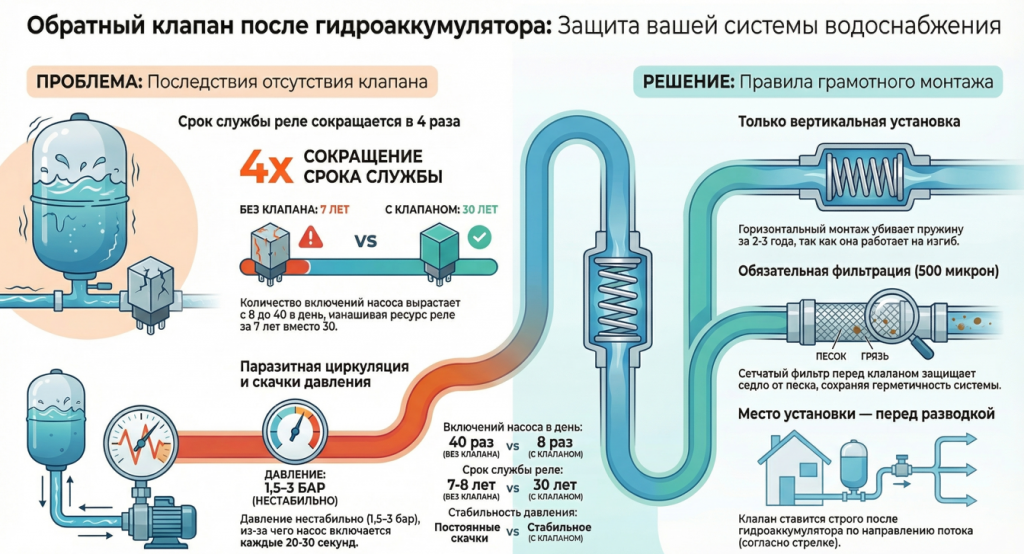

Ставится перед разводкой на дом. Не пускает воду обратно в бак при падении давления в магистрали.

Включили душ на втором этаже и кран на кухне одновременно — давление проседает. Вода из гидроаккумулятора устремляется туда, где просадка сильнее. Без клапана получается паразитная циркуляция. Давление скачет от 1,5 до 3 бар. Насос дергается каждые 20-30 секунд.

Количество включений вырастает с 8 до 40 в день. Реле давления рассчитано на 100 000 циклов. Вместо 30 лет службы оно отрабатывает 7-8 лет и клинит.

Установка строго на вертикальный участок, стрелка по потоку. Горизонтальный монтаж убивает пружину за 2-3 года вместо положенных 8-10. Пружина работает на изгиб, а не на сжатие — это не ее режим.

Перед клапаном обязателен сетчатый фильтр на 500 микрон. Песчинка между седлом и тарелкой превращает его в дырявую заслонку, нарушая герметичность всей системы.

Как раньше решали эту проблему

15 лет назад обратные клапаны в частных домах почти не ставили. Использовали поверхностные насосные станции с максимальной глубиной всасывания 7-8 метров. Для работы в колодце этого хватало.

Вода после остановки насоса сливалась обратно полностью. Насос ревел на каждом запуске, всасывая воздух и создавая разряжение. Владельцы привыкали к шуму и частым поломкам — альтернативы не было.

Пробовали ставить шаровые краны. Идея: закрывать кран вручную после использования воды. На практике про кран забывали через неделю. Насос работал всухую и сгорал.

Погружной насос закрыл проблему. Они опускаются на глубину до 100 метров, многие модели идут со встроенным клапаном. Но монтажники всегда добавляют внешний — его можно заменить, не поднимая насос из скважины.

Где ставить обратный клапан на насосной станции для скважины

Погружной насос на выходе висит на глубине 30 метров, ниже зеркала воды. От него идет труба ПНД 32 мм. В доме труба заходит в гидроаккумулятор на 100 литров. После бака стоит второй клапан, манометр, реле давления и тройник на разводку.

Система держит 2,8 бара постоянно. Насос включается при падении до 1,9 бара. Циклов включения — 6-8 в день против 45-50.

Экономия электричества — 28%. Износ насоса снижается в 3,5 раза, по данным телеметрии систем Wilo.

Когда второй клапан можно не ставить

Производители насосных станций заявляют, что встроенной защиты достаточно. Это правда для дачи с одним краном на кухне. Одна точка водоразбора — давление стабильное, обратного потока не возникает.

В доме с двумя санузлами, стиральной машиной и посудомойкой картина другая. Одновременное открытие трех кранов создает перепад давления до 1,2 бара. Встроенная защита станции рассчитана на линейный поток, а не на турбулентность от разнонаправленных потоков.

Телеметрия показывает: без второго клапана количество включений насоса растет на 23% при трех и более активных точках водоразбора.

Сравнение схем установки

Скрытые нюансы, о которых молчат инструкции

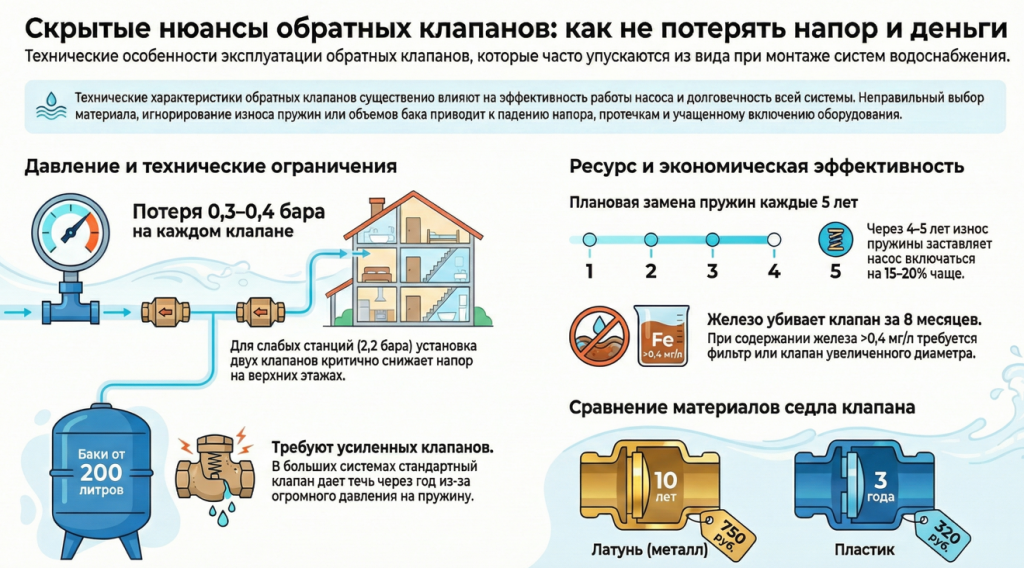

Каждый клапан отбирает 0,3-0,4 бара давления на преодоление пружины. Два — минус 0,7 бара. Для насоса с напором 4,5 бара это незаметно. Для слабой станции на 2,2 бара это значит, что на втором этаже вода еле течет.

Пружины теряют жесткость через 4-5 лет. Клапан начинает приоткрываться раньше расчетного давления. Насос включается на 15-20% чаще. Замена раз в пять лет — плановая процедура для обслуживания системы, не авария.

В системах с баком от 200 литров нужен усиленный клапан. Обычный бытовой держит до 6 бар. При объеме 300 литров и давлении 4 бара на пружину давит 1,2 тонны. Стандартный через год даст протечку.

Обратный клапан для скважинного насоса с металлическим седлом служит втрое дольше пластиковых. Латунь за 750 рублей работает 10 лет. Пластик за 320 рублей — 3 года. Экономия сомнительная.

Вода с содержанием железа выше 0,4 мг/л забивает ржавчиной за 8 месяцев. Решение — фильтр обезжелезивания или клапан увеличенного диаметра (больше площадь седла, дольше забивается).

"Частая ошибка — ставить клапан после фильтра тонкой очистки. Фильтр забивается, давление перед ним растет, после падает. Он работает в режиме перепадов, пружина изнашивается вдвое быстрее. Правильно монтировать в такой последовательности: грубый фильтр, клапан, тонкий фильтр."

Три сценария, которые стоят денег

• Сценарий первый. Насос в скважине 28 метров без клапана. Вода сливается обратно за 14 минут. Насос 10 секунд работает с воздухом при каждом пуске, создавая вакуум. Обмотка перегревается на 55 градусов. Через 16 месяцев — межвитковое замыкание. Новый насос — 21 000 рублей, работы по замене — 9 000. Экономия 450 рублей обошлась в 30 000.

• Сценарий второй. Клапан есть на насосе, нет после бака. Семья из четырех человек, утренний пик. Все открывают краны одновременно — давление падает с 3 до 1,3 бара за 5 секунд. Вода из бака устремляется обратно в магистраль. Насос дергается каждые 25 секунд. Из душа пульсирующие толчки, температура скачет. Циклов включения — 38 в день вместо 7. Реле давления сгорает через 7 лет вместо 28. Плюс дискомфорт каждое утро.

• Сценарий третий. Клапан поставили на горизонтальный участок — так удобнее влезло в обвязку. Пружина рассчитана на вертикальную нагрузку, работает на изгиб. Металл устает втрое быстрее. Через 2,8 года пружина проседает, шток начинает заедать, клапан пропускает воду. Владелец замечает через полгода, когда давление падает явно. Потеря — 4 года службы из 9 положенных.

Как установить обратный клапан: пошаговая инструкция

1. Перекройте воду, сбросьте давление через любой кран

2. Осмотрите резьбу клапана — заусенцы снимите надфилем

3. Намотайте фум-ленту или лен с пастой (герметик не требуется при правильной намотке), 7 оборотов по часовой для качественного уплотнения

4. Вкрутите клапан, стрелка строго по направлению потока от входа к выходу

5. Затяните рожковым ключом средним усилием — момент 22 Нм для латуни, 14 Нм для пластика

6. Запустите воду, проверьте герметичность соединения 10 минут под давлением

7. Закройте все краны, следите за манометром 5 минут — стрелка не должна ползти вниз

Выбирая два клапана, вы получаете надежность, но теряете 0,6 бара давления на их преодоление. Для большинства систем это незаметно. Для насоса с изначальным напором 2,3 бара это означает слабый поток на втором этаже.

Для монтажа удобно использовать американку — разъемное соединение позволяет заменить клапан без разборки всей обвязки. При необходимости можно врезать клапан в существующую напорную магистраль, не переделывая всю систему.

Оптимальная конфигурация для 85% случаев

Один клапан на всасывающей линии — обязательно. Второй после гидроаккумулятора — если в доме больше двух точек водоразбора или есть второй этаж. Оба латунные с металлическим седлом. Перед каждым — сетчатый фильтр на 500 микрон.

Эта схема дает стабильное давление, минимальный износ оборудования и отсутствие сюрпризов в виде ревущего насоса ночью или пропавшей воды утром. Установка обратного клапана по этим правилам гарантирует бесперебойное водоснабжение на долгие годы.
