Сводные графики Q-H насосов серий 0.5 и 0.32: инструкция по применению

График характеристик насоса Водолей показывает рабочие параметры всех моделей серии на одном чертеже. Он позволяет выбрать оборудование за 3-5 минут вместо перелистывания десятков страниц технической документации.

Зачем инженеру сводный график

Представьте: вам нужно подобрать погружной агрегат для скважины глубиной 42 метра с дебитом 3,2 м³/час. Открываете каталог — 15 модификаций серии 0.5. У каждой свой паспорт на 4 страницы. Можете потратить час.

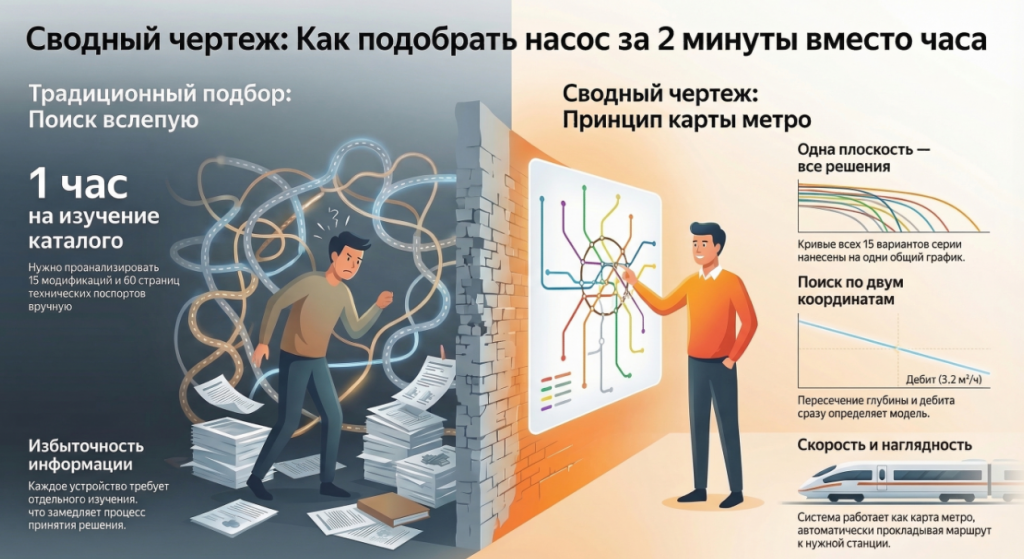

Сводный чертеж решает задачу за минуты. Одна координатная плоскость содержит кривые всех вариантов серии. Находите точку пересечения ваших параметров — получаете 2-3 подходящих варианта.

Это работает как карта метро. Вместо изучения расписания каждой линии отдельно видите всю систему сразу. Ваша станция назначения и отправления определяют маршрут автоматически.

Как читать график насоса: три координаты вместо двух

Классический чертеж Q-H строится в двух измерениях. По горизонтали — подача (расход) в м³/час. По вертикали — напор в метрах.

Сводный вариант добавляет третье измерение — семейство линий. Каждая соответствует конкретной модели оборудования.

Алгоритм работы:

1. Определите требуемый напор (глубина скважины + потери + запас 15-20%)

2. Определите требуемую подачу (пиковый водоразбор объекта)

3. Найдите место пересечения этих значений

4. Выберите линию, которая проходит через эту позицию или выше

Рабочая точка насоса Водолей должна находиться в средней трети кривой. Если она смещена к началу или концу — КПД падает на 12-18%. Согласно данным ГОСТ 356-80, оптимальная зона работы центробежного оборудования составляет 60-110% от номинальной производительности.

Серия 0.5: конструктивные особенности и рабочий диапазон

Оборудование серии 0.5 рассчитано на скважины диаметром от 100 мм. Номинальная производительность — от 0,5 до 6 м³/час. Максимальная высота подъема достигает 110 метров у старших вариантов.

Серия использует плавающие рабочие колеса. Конструкция компенсирует осевое давление без подшипников скольжения. Ресурс увеличивается до 8-10 лет даже в воде с содержанием песка до 150 г/м³.

Чертеж серии показывает: при увеличении подачи с 0.3 до 1.2 м³/час напор падает практически линейно. Это признак хорошей стабильности характеристики.

Серия 0.32: узкие скважины и минерализованная вода

Линейка 0.32 создавалась для скважин диаметром 75-90 мм. Номинальная подача начинается от 0.32 м³/час. Напор — до 90 метров.

Диаметр корпуса всего 73 мм. Это позволяет опускать оборудование в обсадные трубы, где серия 0.5 физически не проходит. Выбирая компактность ради установки в узкую скважину, мы жертвуем КПД: при той же мощности он на 5-7% ниже, чем у серии 0.5.

Агрегаты 0.32 комплектуются латунными рабочими колесами. Материал противостоит коррозии в воде с повышенной минерализацией (до 5000 мг/л по СанПиН 1.2.3685-21). Нержавеющие аналоги серии 0.5 в таких условиях служат вдвое меньше.

От штанговых установок к многоступенчатым насосам

Двадцать лет назад для глубоких скважин использовали штанговые установки. Электродвигатель стоял на поверхности. Крутящий момент передавался вниз через систему штанг длиной 50-80 метров.

Проблема была критической: каждое соединение штанг — потенциальная точка отказа. В скважинах глубже 60 метров частота поломок достигала 40% за первый год. Ремонт требовал подъема всей колонны.

Пробовали винтовые погружные агрегаты. Их КПД составлял 35-42% против современных 55-65%. Треть электроэнергии уходила на нагрев воды. Экономика хромала.

Современные многоступенчатые центробежные устройства решили обе проблемы. Двигатель опустили вниз, в герметичный отсек под насосной частью. Убрали штанги — убрали 80% отказов. Применили секционную конструкцию — получили КПД выше 60% и возможность набирать любой напор добавлением ступеней.

Что выводит насос из строя раньше срока

Выбор строго по расчетной точке

Инженер рассчитал: нужно 40 метров напора и 2.8 м³/час. Нашел на чертеже модель, линия которой проходит ровно через эту позицию. Кажется логичным взять именно её — зачем переплачивать за запас?

Реальность жестче расчета. Дебит скважины проседает на 15% за три месяца из-за естественной кольматации. Одновременно открывают два крана вместо одного. Оборудование работает с перегрузкой.

Что происходит дальше? Двигатель потребляет энергию на 25-30% выше номинальной. Обмотка нагревается до 95-110°C вместо расчетных 75°C. Изоляция деградирует в 4 раза быстрее. Через полгода обмотка сгорает. Замена стоит от 45 000 рублей плюс работы по подъему от 12 000 рублей.

Выбирайте вариант с запасом 15-20% по напору и 10% по подаче. Позиция должна лежать в средней трети линии, где КПД максимален.

Работа в зоне кавитации

Чертеж показывает полную линию от нуля до максимума. Крайние участки выглядят рабочими — след же есть.

Слева, при подаче ниже 30% от номинала, начинается кавитация. Пузырьки пара схлопываются на поверхности рабочего колеса со скоростью 20 000 раз в секунду. Металл разрушается со скоростью 0.2-0.3 мм в год.

Внешне агрегат работает нормально. Дает воду. Шумит чуть громче обычного. Владелец не видит проблемы. Через 18-24 месяца колесо превращается в решето. Напор падает вдвое. КПД стремится к нулю. Приходится менять насосную часть — это 60-70% стоимости нового оборудования.

Правая часть чертежа (подача выше 120% номинала) столь же опасна. Двигатель работает с перегрузкой. Потребляемая энергия превышает номинальную на 30-40%. Реле защиты может не сработать, если уставка выбрана неточно. Срок службы сокращается втрое.

Игнорирование вязкости воды

Сводные чертежи построены для чистой воды при температуре 20°C и вязкости 1 сСт. Выглядит универсальным — вода же везде одинаковая.

Если качаете жидкость вязкостью 5-10 сСт (техническая вода с взвесями, артезианская вода с высоким содержанием железа), фактические параметры отличаются. При вязкости 5 сСт напор падает на 8-12%. Подача снижается на 5-7%. КПД проседает на 10-15%.

Берете оборудование по чертежу для 50 метров — получаете 44 метра в реальности. Система не выходит на проектный режим. На верхних этажах давление слабое. Жильцы жалуются.

Производители предоставляют поправочные коэффициенты. Для вязкости 5 сСт умножайте требуемый напор на 1.12, требуемую подачу — на 1.07. Только после этого ищите позицию на чертеже.

"Всегда запрашивайте у производителя электронную версию чертежа в векторном формате. Растровые картинки из PDF дают погрешность при измерении координат до 5-7%. Для оборудования за 60 000 рублей это критично."

Когда график становится помехой

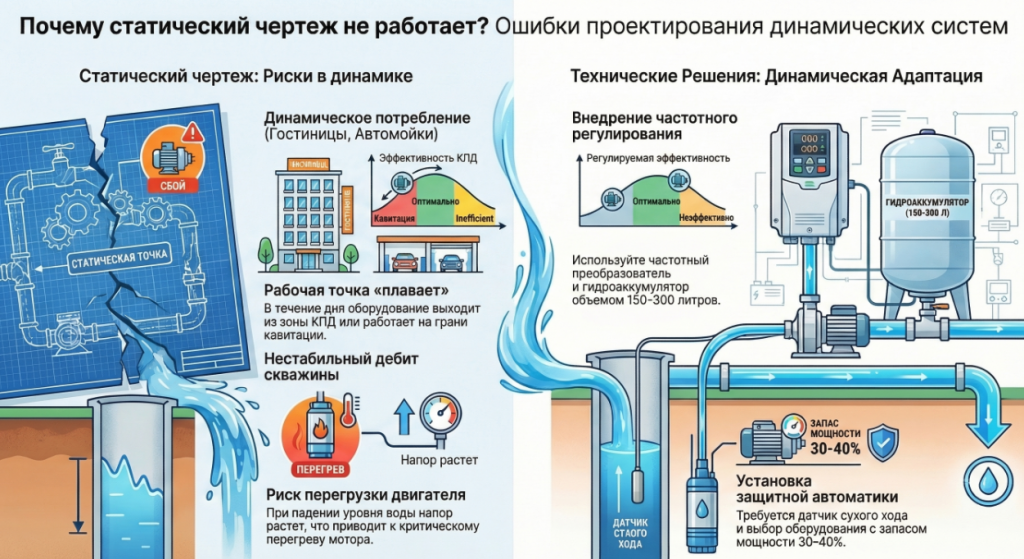

Сводный чертеж — мощный инструмент для типовых задач. Но он теряет смысл в динамических системах.

Если у вас переменное водопотребление (гостиница, автомойка, производство с цикличным режимом), чертеж показывает только статические позиции. Реальная рабочая позиция "плавает" по всей плоскости в течение дня. Оборудование работает то в зоне максимального КПД, то на грани кавитации.

Для таких случаев нужен гидроаккумулятор объемом 150-300 литров и частотный преобразователь. Агрегат подстраивает обороты под текущий расход. Чертеж превращается в семейство линий для разных частот вращения — в 10 раз сложнее.

Второй случай: скважина с нестабильным дебитом (карст, трещиноватые породы). Сегодня дает 5 м³/час, через неделю — 2 м³/час. Чертеж рассчитан на постоянный приток. При проседании дебита оборудование "съедает" воду быстрее, чем скважина восполняет. Уровень падает, напор растет, двигатель перегружается.

Решение: датчик сухого хода и реле давления с широким диапазоном. Они отключают агрегат при критическом падении уровня. Подбор по чертежу становится приблизительным — нужен запас 30-40%.

Инженерные детали работы с характеристиками

• Температурная деформация кривой. При температуре воды выше 30°C вязкость падает, плотность уменьшается. Напор увеличивается на 2-3%, производительность — на 1-2%. Для горячего водоснабжения это бонус. Для холодного — погрешность расчета.

• Износ рабочих колес. Через 5 лет работы в воде с песком зазор между колесом и корпусом увеличивается с 0.3 до 0.8 мм. Объемные потери возрастают. Чертеж фактически сдвигается вниз на 5-8 метров напора. Планируйте замену колес или изначально закладывайте запас.

• Влияние длины кабеля. Если кабель от поверхности до агрегата длиннее 80 метров, падение напряжения достигает 8-12%. Двигатель недополучает энергию. Фактическая подача снижается на 10-15% относительно чертежа. Используйте кабель с сечением на ступень выше рекомендованного.

 "Фотографируйте шильдик оборудования перед спуском в скважину. Через 3-5 лет, когда понадобится чертеж для диагностики, вы не вспомните точную модель. А подъем только ради считывания маркировки стоит от 8 000 рублей."

Как график помогает найти неисправность

Если система работала нормально, а потом напор упал — чертеж становится диагностическим инструментом.

Измерьте фактическую подачу (по счетчику воды за единицу времени) и фактический напор (манометр минус геометрическая высота). Нанесите позицию на чертеж. Сравните с паспортной линией оборудования.

• Точка сместилась вниз параллельно оси напора — износ рабочих колес или засорение проточной части. Разборка и замена колес решают проблему.

• Точка сместилась влево вдоль кривой — упал дебит скважины или забился фильтр грубой очистки. Прокачка скважины или замена фильтра восстанавливают параметры.

• Точка ушла вправо и вниз одновременно — порвало мембрану гидроаккумулятора или отказало реле давления. Оборудование работает без остановок. Перегрузка и ускоренный износ.

Без чертежа диагностика превращается в угадывание. С чертежом — в точную процедуру за 15 минут.

Сводные чертежи Q-H — это сжатая инженерная документация на одном листе. Они экономят время при подборе и деньги при эксплуатации. Научитесь читать напорно-расходную кривую правильно — получите инструмент, который окупается с первого проекта.
