Какое давление выдерживает труба ПНД: таблица разрыва по классам PN

Показатель PN (номинальное давление) — это максимальное рабочее давление в барах, какое давление выдерживает труба ПНД при температуре воды +20°C в течение 50 лет. Труба PN10 рассчитана на 10 бар, PN16 — на 16 бар. Но гидроудары создают пиковые нагрузки в 5-8 раз выше рабочих, поэтому для безопасной эксплуатации нужен двух-трехкратный запас прочности.

Откуда взялись классы PN и зачем они нужны

В СССР водопроводы собирали из стальных труб ВГП — они выдерживали 25 атмосфер, но ржавели за 15-20 лет. В 1990-е пробовали ПВХ-трубы: легкие, дешевые, но трескались на морозе и разрушались от ультрафиолета.

Трубы ПНД из полиэтилена низкого давления решили обе проблемы — не ржавеют, переносят заморозку до -60°C, служат 50 лет. Но у этого полимера другая физика прочности: его стенки работают на растяжение, а не на сжатие, как у стали. Поэтому появилась система классификации по номинальному давлению PN — она показывает, какую постоянную нагрузку выдержит труба без разрыва.

Как расшифровать маркировку на трубе

На каждой трубе ПНД выбита маркировка: диаметр, толщина стенки, SDR и класс PN.

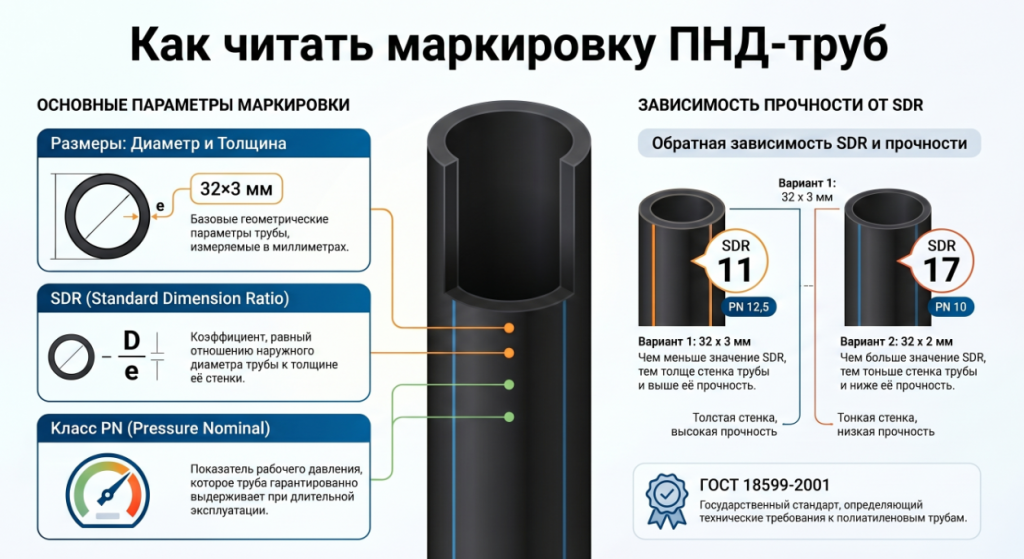

SDR (Standard Dimension Ratio) — это соотношение наружного диаметра к толщине стенки. Чем меньше SDR, тем толще стенка и выше прочность. Труба 32×3 мм имеет SDR 11 и относится к классу PN12,5. Труба 32×2 мм при SDR 17 выдерживает только PN10. Эта информация регламентируется ГОСТ 18599-2001, который определяет технические требования к трубам из полиэтилена.

Таблица соответствия классов PN и давления разрыва

Что такое гидроудар и почему он опаснее постоянного давления

Гидроудар — это резкий скачок давления, который возникает при мгновенной остановке потока воды.

Закрыли кран — вода продолжает двигаться по инерции и бьется в препятствие, создавая ударную волну. В системе с насосом, который подает воду под давлением 4 бара, гидроудар может дать пик 20-32 бара. Это как если бы вы ехали на машине 60 км/ч и врезались в бетонную стену — кинетическая энергия никуда не исчезает, она превращается в разрушающую силу.

Полиэтилен пластичен и частично гасит ударную волну. Но при многократных перегрузках в стенках образуются микротрещины. Они накапливаются и через 2-3 года труба разрывается не от давления, а от усталости материала.

"Самая частая ошибка при монтаже — ставить насос с производительностью 3-4 м³/ч на трубу PN10 диаметром 25 мм без гидроаккумулятора. При отключении насоса гидроудар создает пик 25-30 бар, а запас прочности всего 3х. Через год-два трубу выбивает на соединении."

Три сценария, когда труба не выдерживает нагрузки

Сценарий первый: труба PN10 на глубинном насосе

Владелец дачи покупает трубу PN10 для подключения скважины глубиной 40 метров с насосом Водолей БЦПЭ 0,5-40У. Он видит на манометре 4 бара и считает, что запас прочности огромный.

Насос работает в режиме частых включений — открыли кран, насос запустился, закрыли кран, насос остановился. Каждая остановка — это гидроудар. Столб воды высотой 40 метров (это 4 бара статики) плюс скорость потока 1,5 м/с создают пиковую нагрузку 28-32 бара.

Труба держится 1,5-2 года, затем рвется на фитинге или сварном шве. Ремонт требует подъема насоса, замены участка трубы, потери 2-3 дней и 15-20 тысяч рублей на работы.

Сценарий второй: общая магистраль без зонирования

Фермерское хозяйство тянет магистраль на 200 метров трубой PN12,5 от насосной станции до точек полива.

При резком закрытии крана ударная волна распространяется со скоростью 300-400 м/с. В длинной магистрали она отражается от препятствий и создает повторные пики давления, которые суммируются. Результат — скачок до 40-45 бар.

Труба трескается на прямом участке вдали от строений, утечка незаметна 2-3 недели, потери воды составляют 15-20 м³ по счетчику, плюс размывается грунт и повреждается дорожка.

Сценарий третий: летний водопровод в жару

Владелец монтирует надземный водопровод из черной трубы ПНД для полива огорода. Труба лежит на солнце, нагревается до +50-60°C.

При такой температуре полимер теряет до 40% прочности — труба PN10 фактически работает как PN6. Одновременно высокая температура увеличивает скорость распространения ударной волны и снижает способность материала гасить вибрации.

Труба разрывается в середине сезона, когда замена особенно критична для урожая. Приходится заново прокладывать линию или переходить на ручной полив.

Какое давление держит ПНД труба в зависимости от условий

Для безопасной работы рабочее давление должно составлять не более 40% от номинального PN. Это дает двукратный запас на гидроудары и температурные колебания.

• Внутренний водопровод в доме (давление 2-3 бара, редкие включения насоса): PN10 при условии установки гидроаккумулятора на 50-100 литров. Без аккумулятора — только PN12,5.

• Подключение скважины или насосной станции (давление 4-6 бар, частые циклы): PN16 обязательно. Гидроаккумулятор сглаживает пики, но не устраняет их полностью.

• Магистральные линии длиной более 50 метров: PN16 или PN20 в зависимости от производительности насоса. Длинные участки усиливают гидроудары за счет эффекта резонанса.

• Системы полива с электромагнитными клапанами: PN12,5 минимум, лучше PN16. Автоматические клапаны закрываются мгновенно, создавая максимальное давление ПНД трубы.

"Если насос выдает 4 бара, а вы планируете расширять систему — ставьте сразу PN16, а не PN12,5. Добавление новых веток увеличивает скорость потока в магистрали, и гидроудары становятся сильнее. Переделка обойдется втрое дороже, чем изначальная покупка более прочной трубы."

Инженерные нюансы: что влияет на реальную прочность

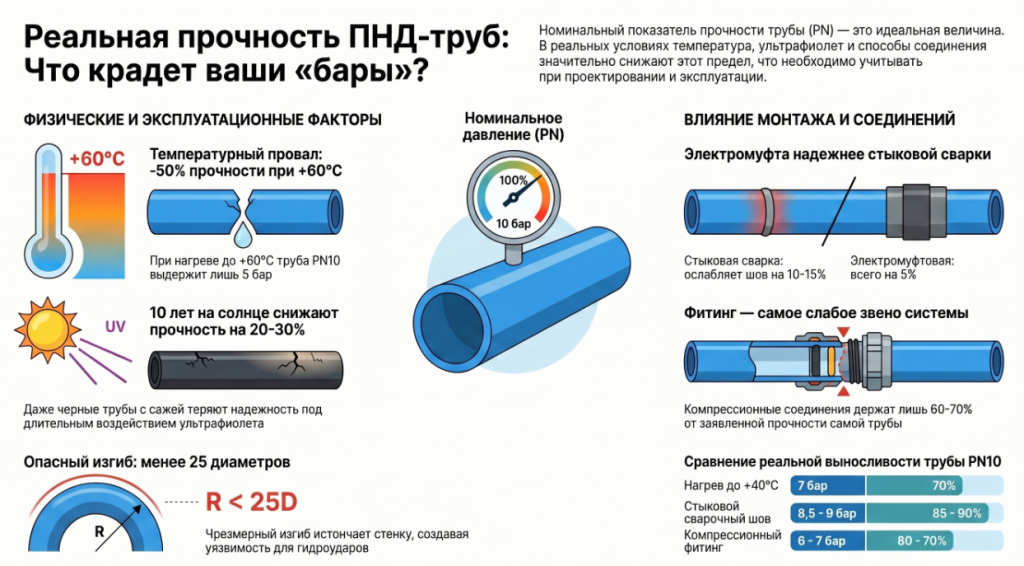

• Температурный коэффициент. При +20°C труба PN10 держит заявленные 10 бар. При +40°C — только 7 бар. При +60°C — 5 бар. Для надземных летних линий это критично.

• Качество сварки. Стыковая сварка полиэтилена снижает прочность на 10-15% в зоне шва. Если труба PN10 сварена встык, её реальный PN падает до 8,5-9 бар. Электромуфтовая сварка дает потери всего 5%.

• Возраст трубы. Ультрафиолет разрушает полиэтилен. Черная труба содержит технический углерод (сажу), который защищает от УФ, но при 10-летней эксплуатации на солнце прочность снижается на 20-30%.

• Радиус изгиба. Если трубу согнули с радиусом меньше 25 диаметров (для трубы 32 мм это 80 см), в зоне изгиба толщина стенки уменьшается, а внутреннее напряжение растет. Такой участок становится слабым звеном при гидроударе.

• Фитинги и переходники. Компрессионные фитинги (с обжимным кольцом) держат 60-70% от прочности трубы. Если труба PN16, то фитинг выдержит только 10-11 бар. Расчет ведется по самому слабому элементу — а это всегда соединение.

Когда можно сэкономить на классе PN

Производители насосов и проектировщики настаивают на максимальном запасе прочности. Но есть сценарии, где это избыточно.

Для дачного полива с ручным управлением и давлением 2 бара труба PN6 работает десятилетиями. Вы сами контролируете скорость закрытия кранов, гидроударов практически нет. Исследования НИИ санитарной техники показывают: при плавном закрытии крана за 3-5 секунд пиковое давление не превышает 1,3х от рабочего.

Но этот подход требует дисциплины. Один резко закрытый кран или случайно сработавший автоматический клапан — и экономия оборачивается разрывом. Для систем с автоматикой, насосными станциями или коллективным использованием (несколько пользователей) запас прочности 2,5-3х остается обязательным — вы не можете контролировать действия всех пользователей одновременно.

На какое давление рассчитана ПНД труба при прокладке на разной глубине

При подземной прокладке трубы испытывают не только внутреннее давление воды, но и внешнюю нагрузку от грунта.

• Глубина до 1,5 метров (легкие грунты): внешняя нагрузка на схлопывание составляет 0,3-0,5 бар. Для питьевой воды достаточно PN10 при условии правильной песчаной подушки.

• Глубина 1,5-3 метра (средние грунты): давление грунта увеличивается до 0,8-1,2 бар. Рекомендуется PN12,5 или PN16 в зависимости от плотности грунта и наличия транспортных нагрузок сверху.

• Глубина более 3 метров (тяжелые грунты, проезжая часть): какую нагрузку на схлопывание выдерживают трубы ПНД определяется комбинацией класса PN и правильного монтажа. Требуется PN16 или PN20 с усиленной песчано-гравийной обсыпкой толщиной не менее 20 см со всех сторон.

Техническая рекомендация: при прокладке под дорогами используйте защитные футляры из технической стальной трубы большего диаметра — это снимает нагрузку с ПНД-трубы и защищает от повреждений при земляных работах.

Выбор трубы ПНД по классу PN — это не экономия на материале, а расчет срока службы системы. Труба PN10 стоит на 15-20% дешевле PN16, но выход из строя через 2 года вместо 50 лет делает эту экономию убыточной. Правильный подбор требует учета трех параметров: максимальное давление ПНД трубы, частота гидроударов и температурный режим эксплуатации. При сомнениях всегда выбирайте класс на ступень выше — запас прочности защищает не только трубу, но и ваш бюджет от аварийных ремонтов. Понимание того, сколько выдерживает давление труба ПНД в реальных условиях, позволяет избежать дорогостоящих ошибок при проектировании системы водоснабжения.
