Настройка реле давления RDM5: инструкция по регулировке для дома и дачи

Настройка реле давления RDM5 сводится к работе с двумя пружинами: большая задаёт давление включения насоса, малая — разницу между включением и отключением. Вся процедура занимает 20–30 минут и требует только рожкового ключа на 8–10, отвёртки и автомобильного манометра. Ниже — полная последовательность действий, рабочие пороги срабатывания и разбор ошибок, которые чаще всего приводят оборудование в сервис.

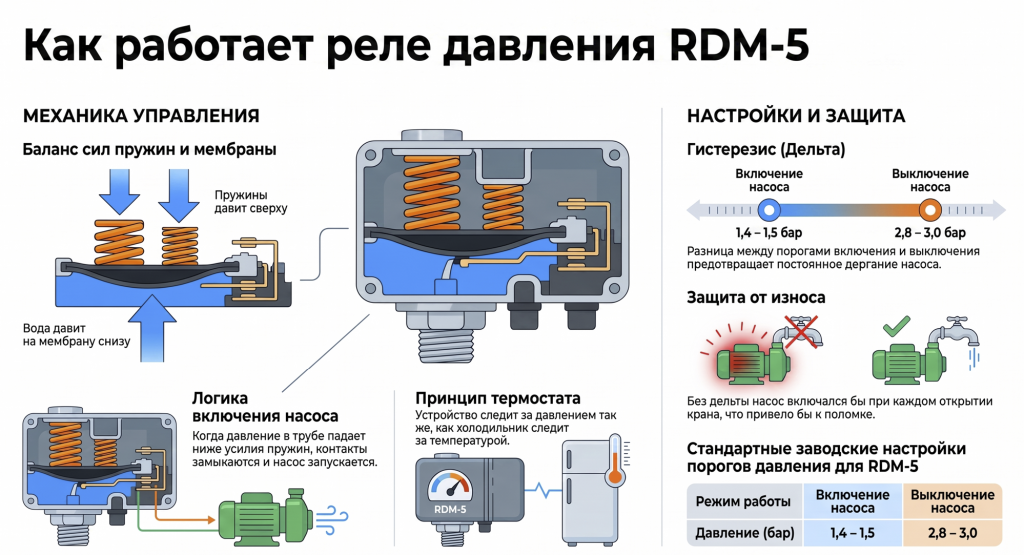

Как работает реле давления RDM-5?

1. Реле давления воды РДМ5 — это механический выключатель, который замыкает питание насоса при падении давления в системе и размыкает при достижении верхнего порога. Заводская настройка: включение при 1,4–1,5 бар, отключение при 2,8–3,0 бар.

2. Внутри корпуса стоит мембрана. Вода давит на неё снизу, пружины — сверху. Пока давление в трубе ниже усилия большой пружины, контакты замкнуты и насос качает. Как только вода «пересиливает» обе пружины, контактная группа размыкается. Насос останавливается.

Проще всего представить реле как термостат холодильника. Только вместо температуры он следит за давлением: упало до нижней границы — «компрессор» включился, дошло до верхней — выключился. Разница между порогами называется дельтой, или гистерезисом. Без неё насос дёргался бы от каждого открытого крана.

За что отвечают две пружины

Большая пружина сдвигает оба порога одновременно, малая меняет только давление отключения. Это главное, что нужно запомнить перед регулировкой.

Здесь хорошо работает сравнение с автомобильным креслом. Большая гайка — это салазки: крутите её, и вся «посадка» (оба давления сразу) едет вперёд или назад. Малая гайка — наклон спинки: нижняя точка остаётся на месте, меняется только верхняя. Если держать эту картинку в голове, запутаться в регулировке почти невозможно.

Диапазон настройки у RDM-5 — от 1 до 4,6 бар. Один полный оборот большой гайки сдвигает пороги примерно на 0,3–0,5 бар. Поэтому такая калибровка делается понемногу, по пол-оборота, с проверкой по манометру после каждого шага.

Подготовка: что проверить перед регулировкой

До того как снять крышку реле, проверьте три вещи: давление воздуха в гидроаккумуляторе, максимальный напор вашего насоса и исправность манометра. Без этого настройка превращается в гадание.

Понадобится немного:

• рожковый ключ на 8–10 или плоская отвёртка — крутить гайки пружин;

• автомобильный манометр — измерить воздух в гидроаккумуляторе через ниппель;

• паспорт насоса — узнать его максимальный напор в метрах.

Давление воздуха в пустом баке должно быть на 10% ниже давления включения. Для заводских 1,5 бар это примерно 1,3–1,4 бар — чуть больше одной атмосферы. Измеряют его только при отключённом насосе и слитой воде, иначе манометр покажет давление системы, а не воздушной подушки. Об этом же прямо пишет производитель в паспорте изделия (jeelex.ru — раздел документации на РДМ-5).

Второй пункт — напор. 10 метров напора дают примерно 1 бар. У погружных моделей «Водолей» максимальный напор зашит прямо в маркировку, у станций других марок он указан в паспорте. Насос с максимальным напором 40 м физически способен создать около 4 бар, и то на нулевой подаче. Давление отключения должно быть ниже этого потолка минимум на 0,5–1 бар, иначе он никогда не дотянет до верхнего порога и будет работать без остановки.

«Половина реле, которые нам привозят как "сломанные", исправны. Владелец выкрутил давление отключения выше возможностей насоса, станция молотила сутками, и первым сдался конденсатор или обмотка двигателя. Правило простое: отнимите от максимального напора насоса 10 метров, переведите в бары — выше этой цифры порог отключения не поднимайте».

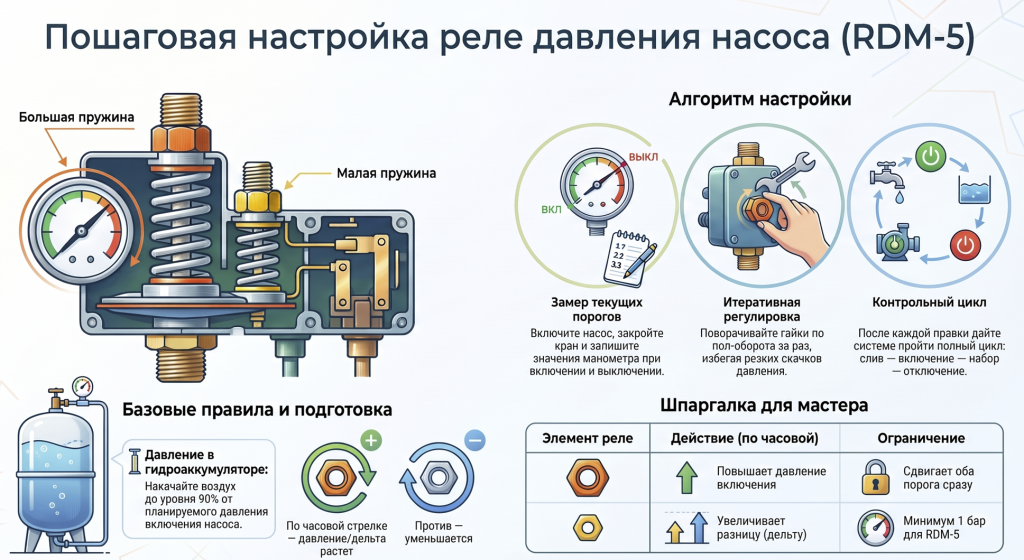

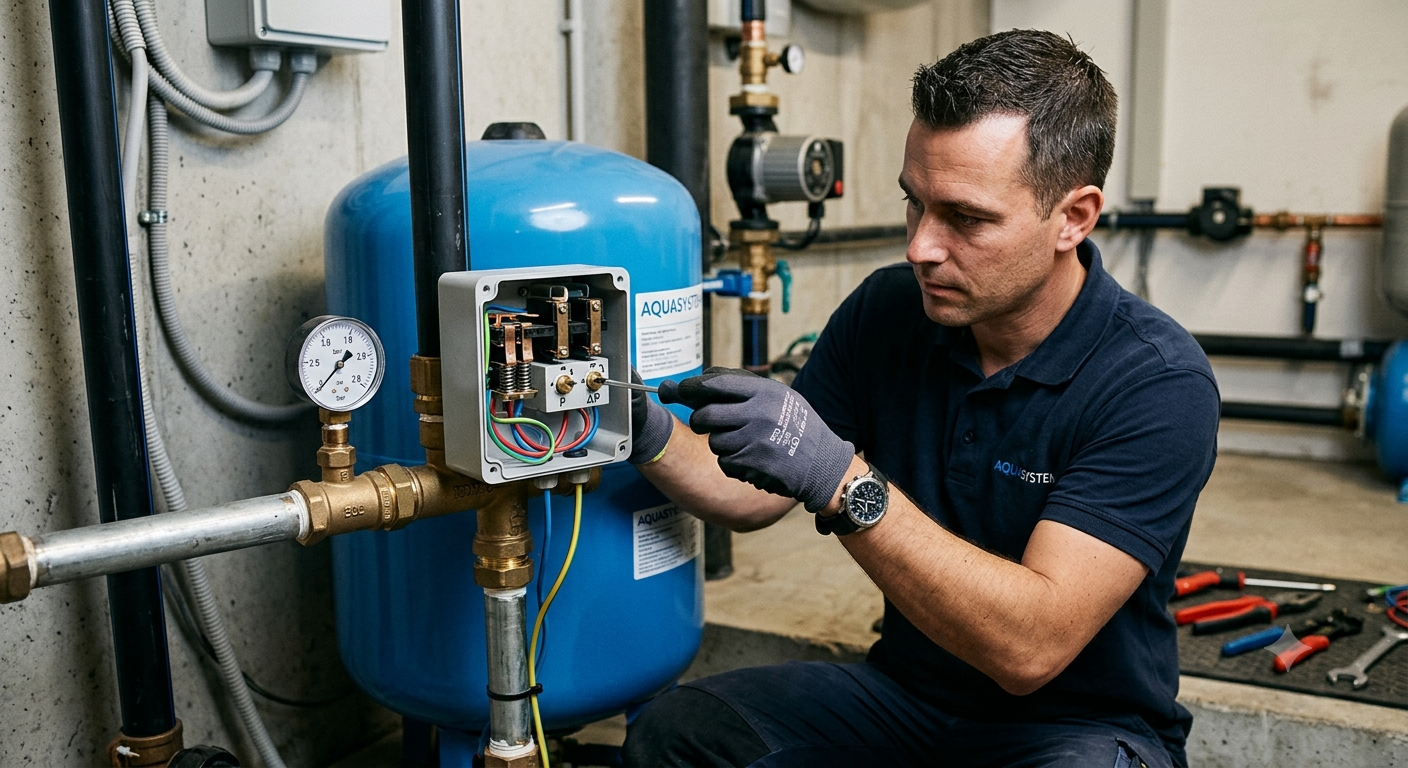

Пошаговая настройка давления включения и отключения

Порядок всегда один: сначала большой пружиной выставляется давление включения, затем малой — давление отключения. Обратная схема не работает, потому что большая пружина сдвигает оба порога.

Звучит громоздко? На практике это цикл из семи коротких действий:

1. Обесточьте станцию и снимите пластиковую крышку реле, открутив центральный винт.

2. Откройте кран и слейте воду, пока манометр системы не покажет ноль.

3. Проверьте автомобильным манометром воздух в гидроаккумуляторе и при необходимости подкачайте до 90% от будущего давления включения.

4. Включите насос и закройте кран. Запишите, при каком давлении контакты разомкнулись, — это текущий верхний порог.

5. Откройте кран и зафиксируйте давление, при котором насос запустился, — это нижний порог.

6. Большой гайкой подведите давление включения к нужному значению: по часовой стрелке — выше, против — ниже. Крутите по пол-оборота и каждый раз проверяйте цикл заново.

7. Малой гайкой выставьте давление отключения. По часовой стрелке дельта растёт, против — уменьшается. Минимально устойчивая разница для механики RDM-5 — около 1 бара.

После каждого шага регулировки дайте системе пройти полный цикл: слив — включение — набор — отключение. Только так видно реальные пороги, а не расчётные.

И какой момент здесь самый частый источник путаницы? Направление вращения малой гайки. Она не «поднимает верхний порог» напрямую — она растягивает дельту от нижней точки. Если после её подкрутки сбилось давление включения, значит, вы задели большую пружину: вернитесь к шагу 6.

Какие настройки подходят для типового дома?

Для одноэтажного дома с душем и стиральной машиной рабочая настройка — пара 1,5/3,0 бар. Для двухэтажного коттеджа с гидромассажем — 1,8–2,0/3,3–3,5 бар при условии, что насос это позволяет.

Логика расчёта опирается на высоту точек разбора. Подъём воды на 1 этаж (примерно 3,5 м) «съедает» 0,35 бар. Свободный напор у самой высокой сантехники должен оставаться не ниже 0,3–0,5 бар — это требование свода правил по внутреннему водопроводу СП 30.13330 (docs.cntd.ru). Отсюда и берутся цифры: чем выше душевая лейка над насосом, тем выше нижний порог.

Обратная сторона высоких настроек — нагрузка на всё, что стоит в системе. Поднимая пару порогов на 0,5 бар, вы увеличиваете нагрузку на мембрану бака, фитинги и сальники насоса и сокращаете подачу: у типовой станции рост верхней границы с 3 до 4 бар режет производительность на 20–30%. Комфортный напор покупается ресурсом оборудования. Это честная цена, и её нужно понимать.

«Не гонитесь за "городскими" 4 барами. Смесители и гибкая подводка эконом-класса рассчитаны на длительную работу до 3–3,5 бар. Мы регулярно меняем шланги, лопнувшие ночью именно в системах, где владелец выставил отключение на 4,5 бара. Затопленная кухня стоит дороже, чем чуть менее упругая струя в душе».

Самый сильный аргумент против механического реле

Главный довод оппонентов звучит так: механическое реле давления РДМ5 с дельтой в 1,5 бара — прошлый век, электронный блок или частотный преобразователь держат давление ровно и берегут насос от пусковых токов. И этот аргумент во многом справедлив.

Действительно, частотное управление снижает пусковой ток в 3–5 раз и убирает скачки напора: давление держится в коридоре ±0,1 бар вместо качелей 1,5–3,0. Для дома с проточным газовым водонагревателем, который гаснет при просадке напора, электроника — оправданный выбор. Здесь спорить не с чем.

Но посмотрите на условия, в которых работает автоматика в частном секторе. Просадки напряжения до 180 В, грозы, зимние отключения. Выбирая электронику ради ровного напора, вы жертвуете живучестью: плата управления выходит из строя от того, что механический контакт даже не заметит. Для большинства дачных и загородных систем с обычными смесителями и бойлером связка «RDM-5 + гидроаккумулятор» остаётся оптимумом по цене владения: при стоимости реле около 1 000 ₽ его замена раз в 5 лет обходится дешевле одного ремонта частотного блока.

От бака на чердаке к мембране: путь автоматики водоснабжения в частный дом

Ещё 25–30 лет назад типовым решением в загородном водоснабжении был накопительный бак на чердаке: насос вручную включали раз в день, вода к кранам шла самотёком. Реле давления сделало этот подход ненужным.

У чердачного бака было три системных недостатка. Напор самотёком не превышал 0,2–0,4 бар — стиральная машина-автомат с таким давлением просто не запускается. Открытая ёмкость цвела и собирала мусор. А зимой бак в неотапливаемом чердаке приходилось утеплять или сливать.

По дороге к нынешней схеме отрасль попробовала пару тупиковых ветвей. Первая — поплавковые выключатели, перенесённые из канализационных станций: они управляли насосом по уровню в баке, но никак не по давлению, и проблему слабого напора не решали. Вторая — реле сухого хода в роли единственной автоматики, включавшее насос по протоку: без верхнего порога по давлению насос гонял воду при каждом чихе, и такие схемы уходили в ремонт за один-два сезона.

Пара «мембранный гидроаккумулятор + реле давления» закрыла все три проблемы разом. Вода хранится в закрытой резиновой груше и не контактирует ни с воздухом, ни с металлом бака. Напор задаётся пружинами, а не высотой чердака. А запас в 20–50 литров позволяет помыть руки или набрать чайник вообще без пуска насоса.

От чего реле и насос выходят из строя раньше срока?

Три коротких сюжета из сервисной практики покрывают примерно 80% преждевременных неисправностей. Каждый начинается с действия, которое кажется разумным.

Сюжет первый: «подкрутим до упора — будет как в городе». Хозяин зажимает большую гайку до конца диапазона, ведь логика очевидна: сильнее пружина — сильнее напор. Насос с напором 40 м упирается в свой физический потолок около 4 бар и не может дотянуться до порога отключения 4,6. Двигатель работает круглосуточно на закрытый кран, температура обмотки растёт, и агрегат за 15–20 тысяч рублей, рассчитанный на 8–10 лет, сгорает за один сезон. Реле при этом полностью исправно. Помните и про глубину: каждые 10 метров подъёма воды из скважины отнимают у насоса ещё 1 бар от паспортного максимума.

Сюжет второй: регулировка без проверки воздуха в баке. Пороги выставляют идеально, но в гидроаккумулятор никто не заглядывал два года — а воздух уходит через ниппель со скоростью до 0,1 бара в месяц. Груша без воздушной подушки не запасает воду, и каждый открытый кран мгновенно роняет давление до нижнего порога. Вместо нормальных 15–20 пусков в час станция делает 60–90. Пусковой ток в 3–5 раз выше рабочего, так что по износу один запуск равен нескольким минутам работы: ресурс контактов реле и пусковой обмотки тает в разы быстрее, чем задумано.

Сюжет третий: дельта «в ноль» ради ровной струи. Малую пружину ослабляют почти полностью, чтобы напор в душе не гулял. Струя действительно выравнивается — этого у решения не отнять. Но при разнице порогов в 0,3–0,4 бара цикл «пуск-стоп» сжимается до 20–30 секунд, контакты искрят и подгорают, а по трубам идут гидроудары. Комфорт на пару недель оборачивается заменой контактной группы и разболтанными соединениями. Устойчивый минимум дельты для этой механики — около 1 бара, и уходить ниже не стоит.

Хорошо иллюстрирует второй сюжет случай из прошлого сезона. Владелец дачи под Тулой жаловался: станция «щёлкает каждые полминуты», за вечер полива — сотни срабатываний. Замер показал 0,4 бара воздуха в баке вместо положенных 1,3. Подкачали грушу автомобильным компрессором, вернули дельту с 0,8 до 1,4 бара — частота пусков упала с ~90 до 22–25 в час, то есть вчетверо. Стоимость решения: полчаса времени и ноль запчастей.

Под мембраной: пять фактов, которых нет в паспорте

Несколько деталей из практики, которые заметно меняют поведение RDM-5, хотя в инструкции о них ни слова.

• Контакты подгорают лавинообразно. Нагар увеличивает сопротивление, точка контакта греется сильнее, нагара становится больше. Зачистка мелкой наждачной бумагой раз в год продлевает жизнь контактной группы в 2–3 раза.

• Пружины «устают». За 3–4 года активной эксплуатации пороги самопроизвольно сползают вниз на 0,2–0,3 бара. Поэтому контрольная проверка настроек раз в сезон — не перестраховка, а обслуживание.

• Гидроудар опаснее высокого давления. Обратный клапан, установленный слишком далеко от насоса, создаёт в момент остановки удары до 6–8 бар — вдвое выше любого рабочего порога. Мембрана реле от таких пиков стареет быстрее всего.

• Штуцер не любит жёсткой подводки. Резьба подключения — четвертьдюймовая, и вешать реле «на весу» на жёсткой трубе нельзя. Вибрация насоса расшатывает латунный штуцер, и через год появляется капельная течь под мембраной.

• Холод сдвигает пороги. Упругость пружинной стали при −5 °C и при +20 °C отличается настолько, что в неотапливаемом кессоне реальное давление включения зимой уходит на 0,1–0,2 бара от летней настройки.

Как понять, что реле настроено правильно?

Правильно настроенное реле держит систему в заданных порогах, допускает не больше 20–30 пусков в час при обычном водоразборе и не щёлкает при закрытых кранах. Проверка занимает пять минут.

Признаки корректной работы после регулировки:

• насос включается и отключается при тех давлениях, которые вы выставили, с точностью до ±0,1 бара от цикла к циклу;

• при полностью закрытых кранах давление держится и станция молчит часами — нет утечек и «подкачек»;

• между пуском и остановкой при слабом разборе проходит не меньше минуты — гидроаккумулятор реально участвует в работе;

• из крана нет чередования «вода—воздух»: подушка в баке не пробила грушу.

Если все четыре пункта сходятся, настройка реле давления RDM5 выполнена правильно, и дальше от вас требуется одно: раз в сезон потратить десять минут на замер воздуха в баке и контрольный цикл по манометру. Эта привычка окупается годами работы станции без единого визита в сервис — а с подбором самого реле, гидроаккумулятора или насоса под вашу скважину помогут специалисты «Регион ДП».
